ЭКД-17 электромагнит

ЭКД-17 электромагнит заменяет следующие аналогичные магниты: ЭМК-18, 0152.3747 и предназначен для управления гидравлическими, пневматическими и механическими клапанами дымоудаления.

Комплект поставки

• Электромагнит ЭКД-17 - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.

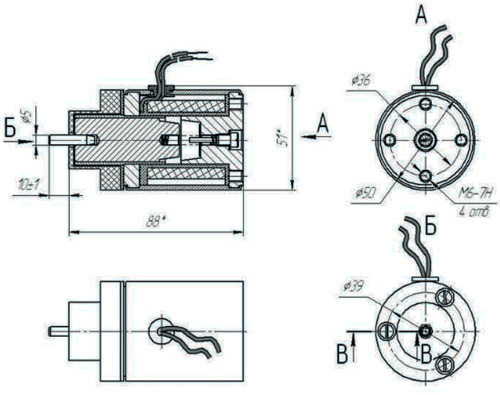

Рис.1. Схема габаритных размеров ЭКД-17 электромагнита

Структура условного обозначения

Электромагниты маркируются так - ЭКД-17-Х₁Х₂Х₃-Х₄-ХХ ХХ, где

• ЭКД - условное обозначение изделия,
• 17 - номер серии,
• Х₁ - род тока сети питания:
  • постоянный,
  • однофазный переменный,
  • трехфазный переменный,
• Х₂ - траектория движения якоря:
  • 1 - прямоходные,
• Х₃ - способ действия электромагнитов на исполнительный механизм:
  • 1 - одностороннего действия, тянущие,
• Х₄ - цифра определяющая напряжение катушки:
  • 1 - 12 В
  • 2 - 24 В
  • 3 - 220 В,
  • 4 - 220 В в сети переменного тока или 24 В в сети постоянного тока,
• ХХ - Условное обозначение степени защиты по ГОСТ 14255
• ХХ - Условное обозначение климатического исполнения по ГОСТ 15150.
