Индикатор блокирования линии смазочных систем

Индикатор блокирования линии смазочных систем представляет собой контрольное смазочное устройство для выдачи визуального сигнала об изменении заданного значения параметра или состояния смазочного материала.

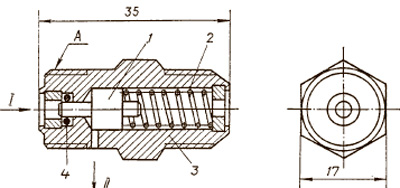

Рис.1. Габаритные чертеж индикаторов с автоматическим возвратом и выбросом смазки в атмосферу типа 8200 и 830, где:

1. Поршень;
2. Пружина;
3. Корпус;
4. Уплотнение;
   I – вход смазки;
   II – выход смазки

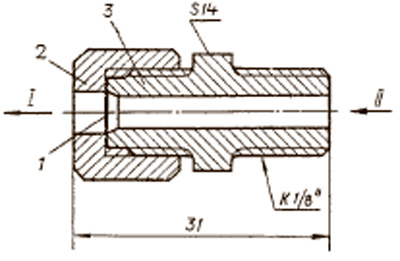

Рис.2. Габаритные чертеж индикаторов давления с выбросом смазки в атмосферу типа 9230, где:

1. Диафрагма;
2. Гайка;
3. Штуцер;
4. Уплотнение;
   I – в атмосферу;
   II – вход смазки.

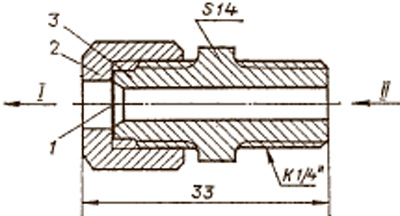

Рис.3. Габаритные чертеж индикаторов давления с выбросом смазки в атмосферу типа 9241, где:

1. Диафрагма;
2. Гайка;
3. Штуцер;
4. Уплотнение;
   I – в атмосферу;
   II – вход смазки.

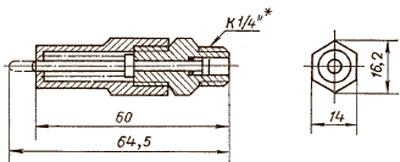

Рис.4. Габаритные чертеж индикаторов с автоматическим возвратом типа 9396

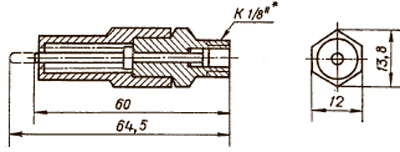

Рис.5. Габаритные чертеж индикаторов с автоматическим возвратом типа 9395

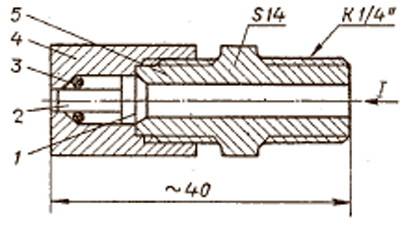

Рис.6. Габаритные чертеж индикаторов давления герметичный с диафрагмой типа 9242, где:

1. Диафрагма;
2. Поршень;
3. Уплотнение
4. Корпус;
5. Штуцер;
   I – вход смазки.

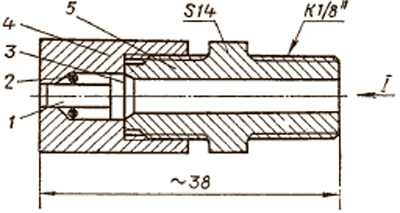

Рис.7. Габаритные чертеж индикаторов давления герметичный с диафрагмой типа 9249, где:

1. Диафрагма;
2. Поршень;
3. Уплотнение
4. Корпус;
5. Штуцер;
   I – вход смазки.
