Реле контроля фаз ФЕ0201

Реле контроля фаз ФЕ0201 предназначено для контроля наличия и симметрии напряжения и порядка чередования фаз в трёхфазной сети с номинальным линейным напряжением 3х380 В, частотой 50 Гц и может быть использовано для защиты трехфазных асинхронных электродвигателей мощностью до 100 кВт от:

• недопустимой асимметрии напряжения;
• работы на двух фазах;
• недопустимого симметричного уменьшения напряжения;
• обратного чередования фаз.

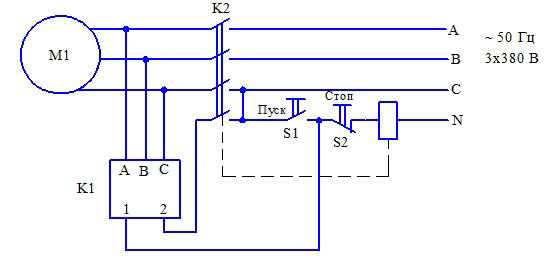

Рис.1 Рекомендуемая схема подключения реле ФЕ-0201

• M1 - электродвигатель
• K1 - реле ФЕ0201
• K2 - магнитный пускатель (катушка ~ 220В)
• S1 - кнопка "Пуск"
• S2 - кнопка "Стоп"
