Таймер REV-303

Многофункциональный программируемый таймер REV-303 с графическим дисплеем, предназначен для включения нагрузки в назначенное реальное время. При настройке прибора есть возможность ввода данных, согласно которым производится вычисление заката и восхода солнца для данной местности, что даёт возможность обойтись без внешних датчиков.

Назначение таймера REV-303

Применяется таймер REV-303 для включения освещения, подсветок зданий и сооружений, вентиляции, обогревателей, подачи звонков в учебных заведениях, а также включения освещения в помещениях, в которых содержатся животные в домашнем подсобном и фермерских хозяйствах.

Конструкция таймера REV-303

Таймер REV-303 производится в пластиковом ударопрочном корпусе из изоляционного материала. На передней панели прибора расположены

• четыре кнопки управления,
• светодиодный индикатор включения выходного реле,
• графическое табло,
• информационные надписи и маркировка.

На торцевых частях корпуса расположены клеммные присоединительные колодки.

Меню настроек имеет возможность установки пароля доступа. Реле может работать по двум программам с заданными пользователем параметрами по одному из 4 режимов

• недельный,
• суточный,
• простой,
• астрономический.

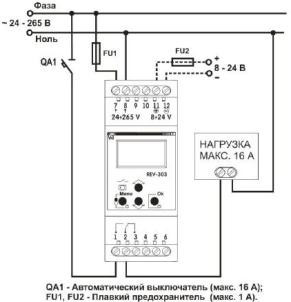

Рис.1 - Схема подключения  многофункционального программируемого таймера REV-303
