ТП-041 датчик

ТП-041 датчик предназначен для измерения температуры поверхностей с радиусом кривизны от 7 мм до 100 мм.

Исполнение

Датчики температуры изготавливаются в таких модификациях:

• ТП 041-01,
• ТП 041-02,
• ТП 041-03.

Чувствительный элемент термометра изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки - зигзагообразный. Места сварки чувствительного элемента с токовыводами жестко закрепляются на пластине из нержавеющей стали 12×18Н10Т. Крепление датчика ТП 041 на объект измерений осуществляется при помощи специального состава и сварки или клеящего состава, если сварка невозможна.

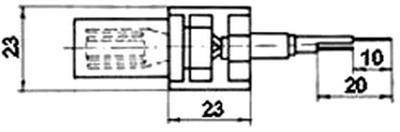

Рис.1. Схема габаритных размеров ТП-041 датчика температуры
