ТП-175 датчик измерения температуры

ТП-175 датчик служит для измерения температуры спокойных неагрессивных токонепроводящих жидкостей и газов.

Исполнение

Датчики температуры изготавливаются в таких модификациях:

• ТП 175-01,
• ТП 175-02,
• ТП 175-03,
• ТП 175-04.

Чувствительный элемент термометра - платиновая проволока диаметром 50 мкм в лаковой изоляции, намотанная бифилярно в виде плоской таблетки. Материал корпуса - сталь 12Х18Н10Т. Датчики ТП 175 крепятся на изделии при помощи двух винтов М3×0,5. Устройство не герметичное.

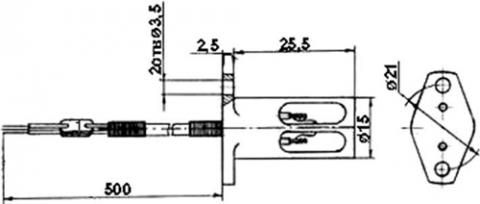

Рис.1. Схема габаритны размеров ТП-175 датчика
