ТПКП-25, ППКП-25 переключатель

ТПКП-25, ППКП-25 переключатель предназначен для включения нагревательных элементов электроплит цехов общественного питания.

Устройство и работа

Переключатель имеет четыре фиксированных положения, которые обеспечивают следующие варианты подключения нагрузки:

• нулевое - нагрузка отключена (все контакты разомкнуты);
• первое - последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты);
• второе - включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты);
• третье - параллельно включены две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты).

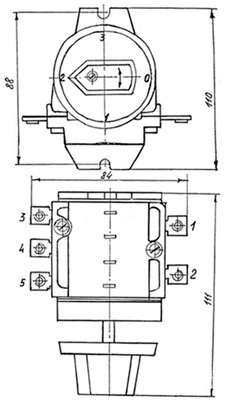

Рис.1. Схема габаритных размеров переключателя ТПКП-25, ППКП-25
