Ящик общий 524.50.60

Ящик 524.50.60 - это общий ящик автоматической локомотивной сигнализации, предназначенный для защиты усилителя и дешифратора от механических повреждений и атмосферных влияний.

Область применения

Общий ящик устанавливается на тепловозах, дизель-поездах, электровозах и электросекциях, работающих как на постоянном, так и на переменном токе.

Преимущества

• Для ввода монтажных проводов от других приборов автоматической локомотивной сигнализации, связанных с усилителем и дешифратором, в ящике предусмотрены четыре отверстия, армированные резиновыми втулками.
• Каждый ящик имеет внутреннюю амортизацию. Контактные пружины клеммных колодок амортизационной панели должны обеспечивать надежный контакт с клеммами дешифратора и усилителя, создавая контактное нажатие не менее 1,5 Н на контакты.
• Общие ящики снабжены устройством для опломбирования.

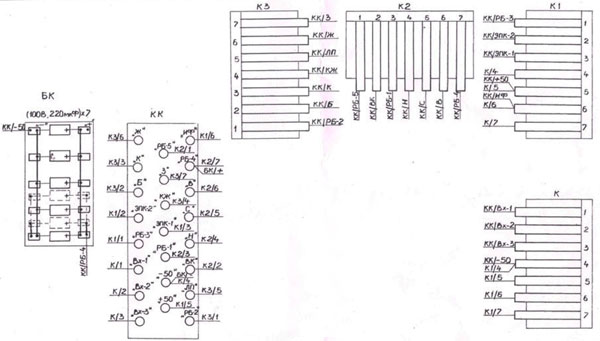

Рис.1. Схема для монтажа ящика 524.50.60

Комплектация

• Ящик 524.50.60 - 1 шт,
• Паспорт - 1 экз,
• Схема для электрического монтажа - 1 экз.
